パイプミエールｉ

PDFダウンロード

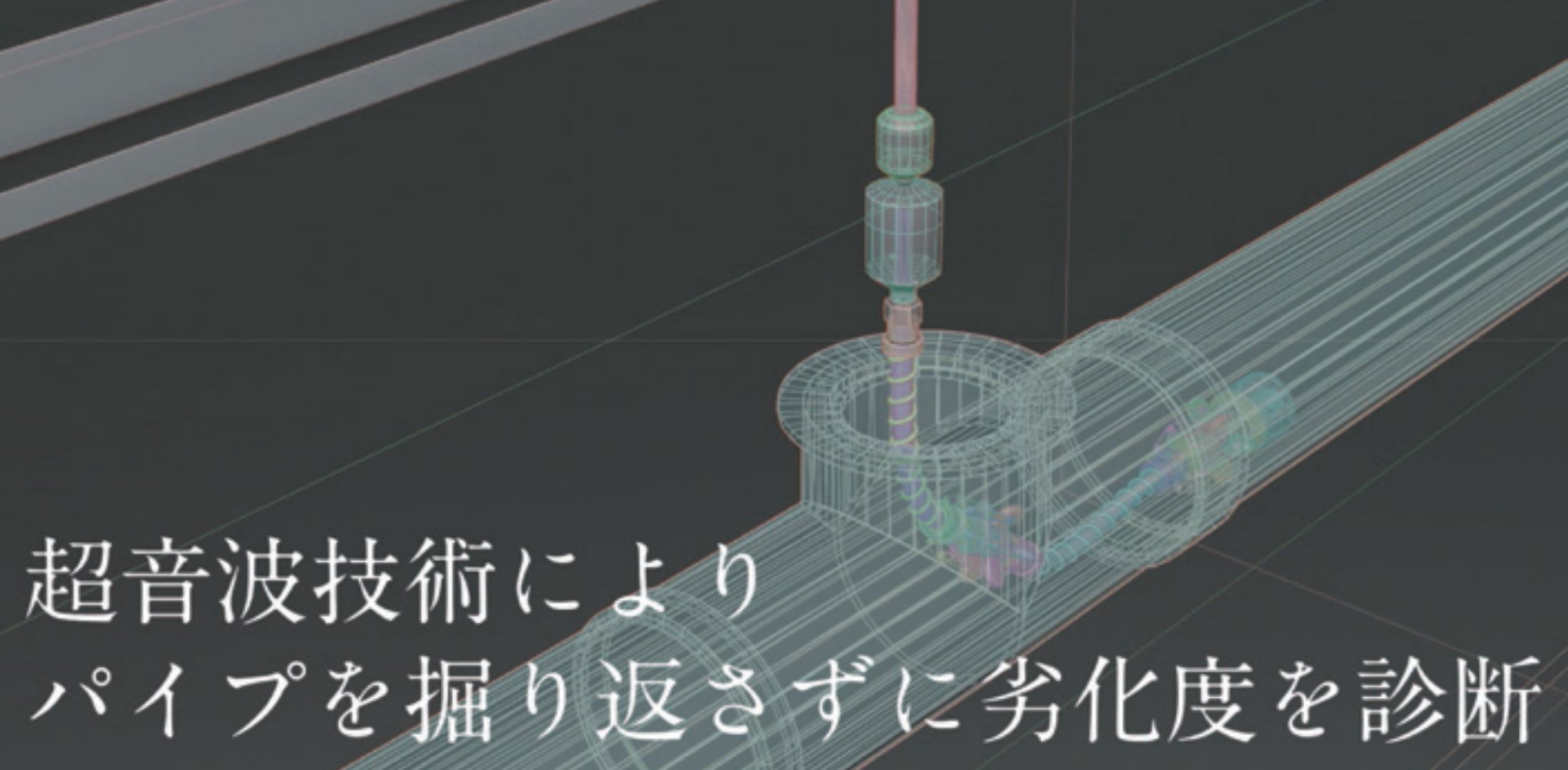

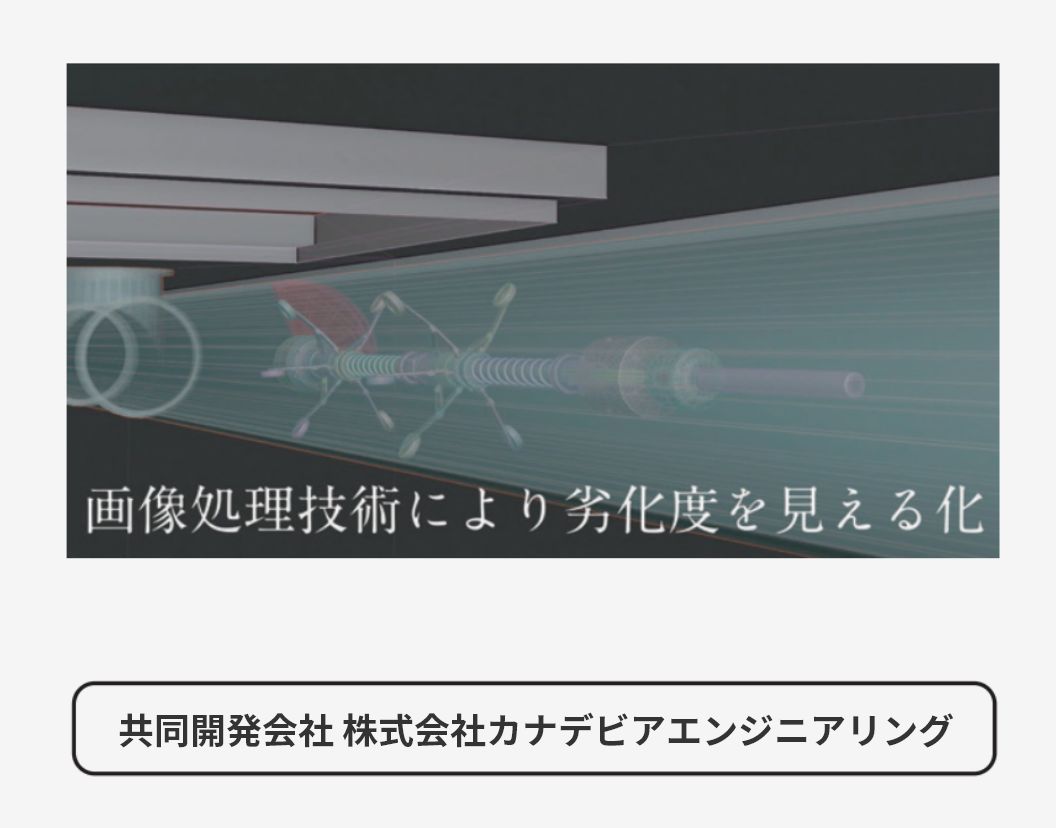

超音波技術で、掘り起こすことなくトンネル防災本管の劣化度を診断。

超音波による非破壊の劣化診断で、腐食により漏水が発生する前に補修計画を立てることができます。

測定は、センサーをパイプに挿入し、超音波を発信。パイプ各層からの反射エコーを検知。これをデータ処理することで厚みを測定します。

センサーを回転させながら測定することで円周方向の連続的な厚みを測定。画像処理技術により自動で管厚マップを作成します。

特長

• パイプを掘り起こすことなく内部から非破壊で劣化診断
• 超音波による高精度な鋳鉄管の厚さ測定
• センサーの回転により円周方向の連続的な厚み取得
• 測定結果をもとに画像処理で自動的に管厚マップを作成
• 劣化の進行を可視化し、漏水前の早期補修計画に活用

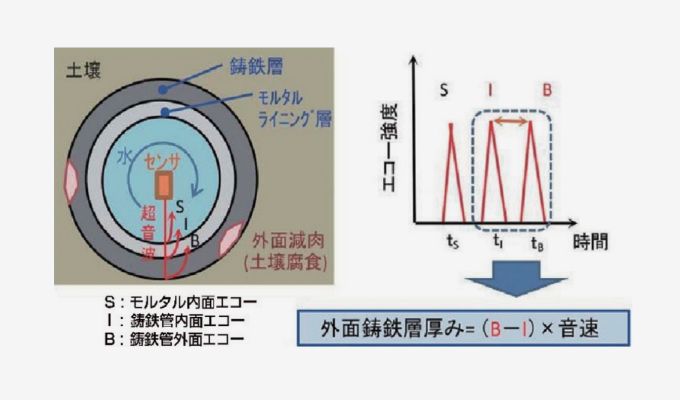

測定原理

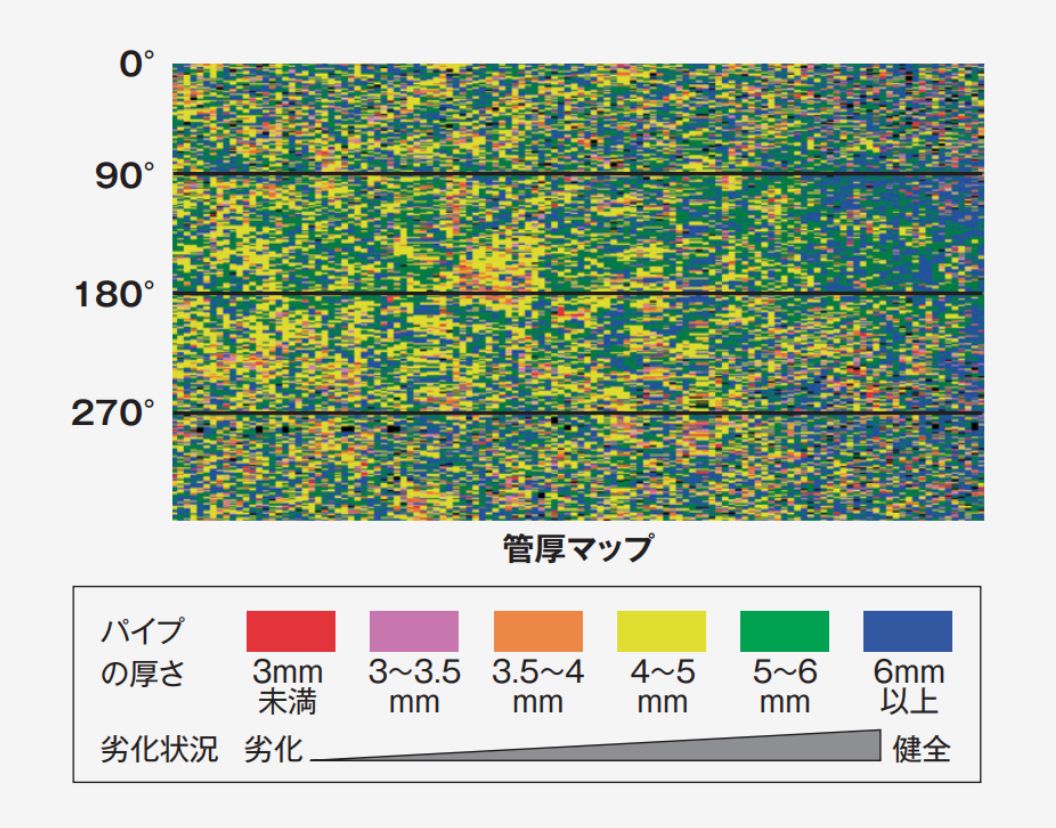

劣化度の見える化

• 画像処理技術により自動で管厚マップを作成
• 管厚マップにより劣化度の見える化が可能

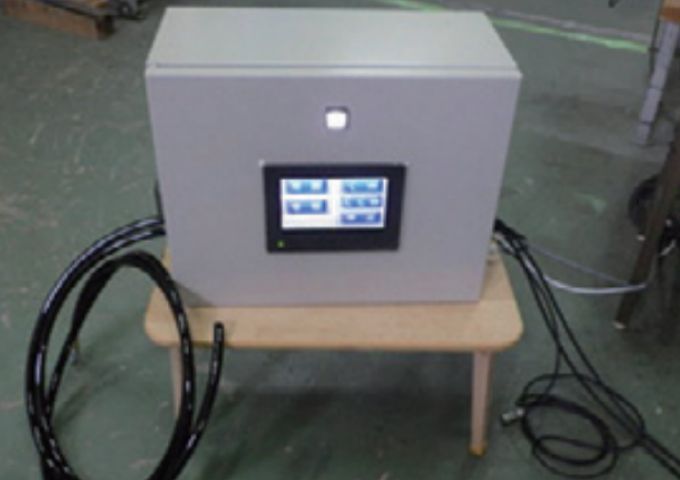

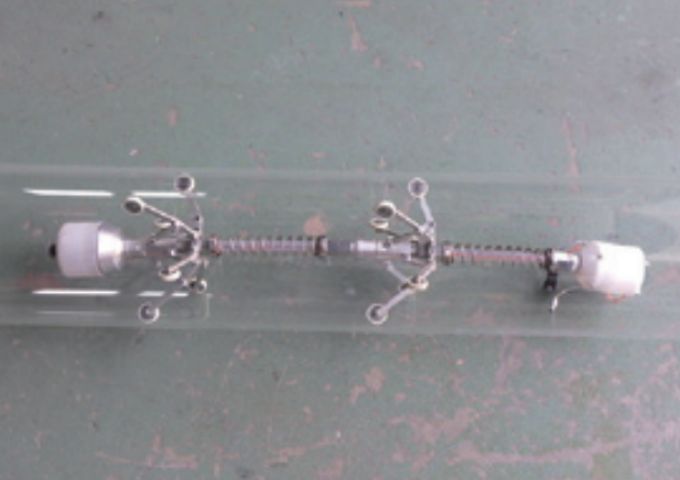

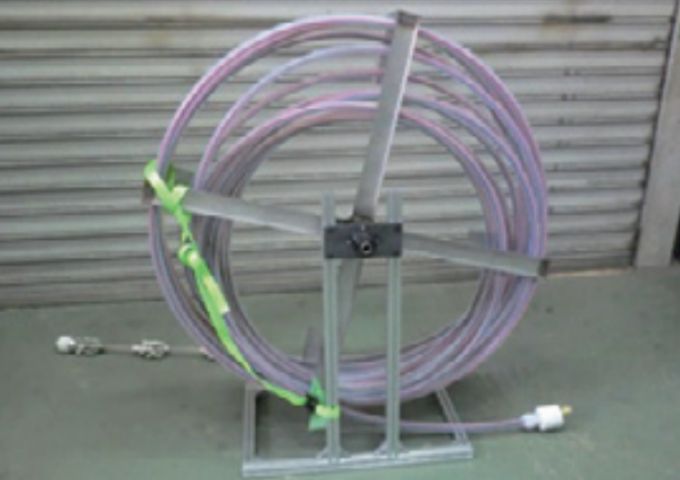

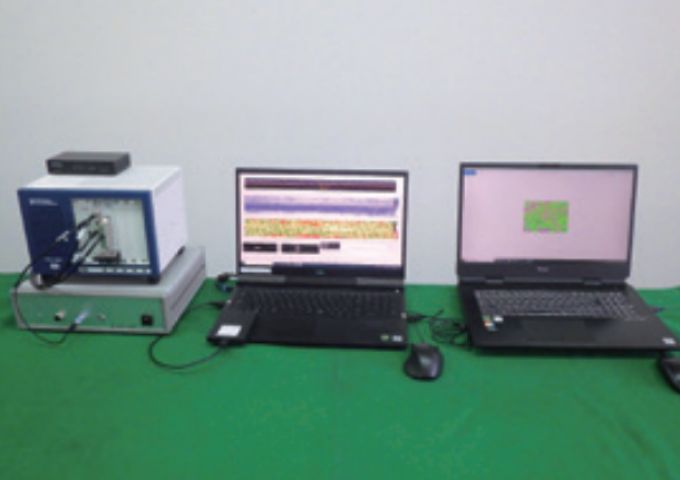

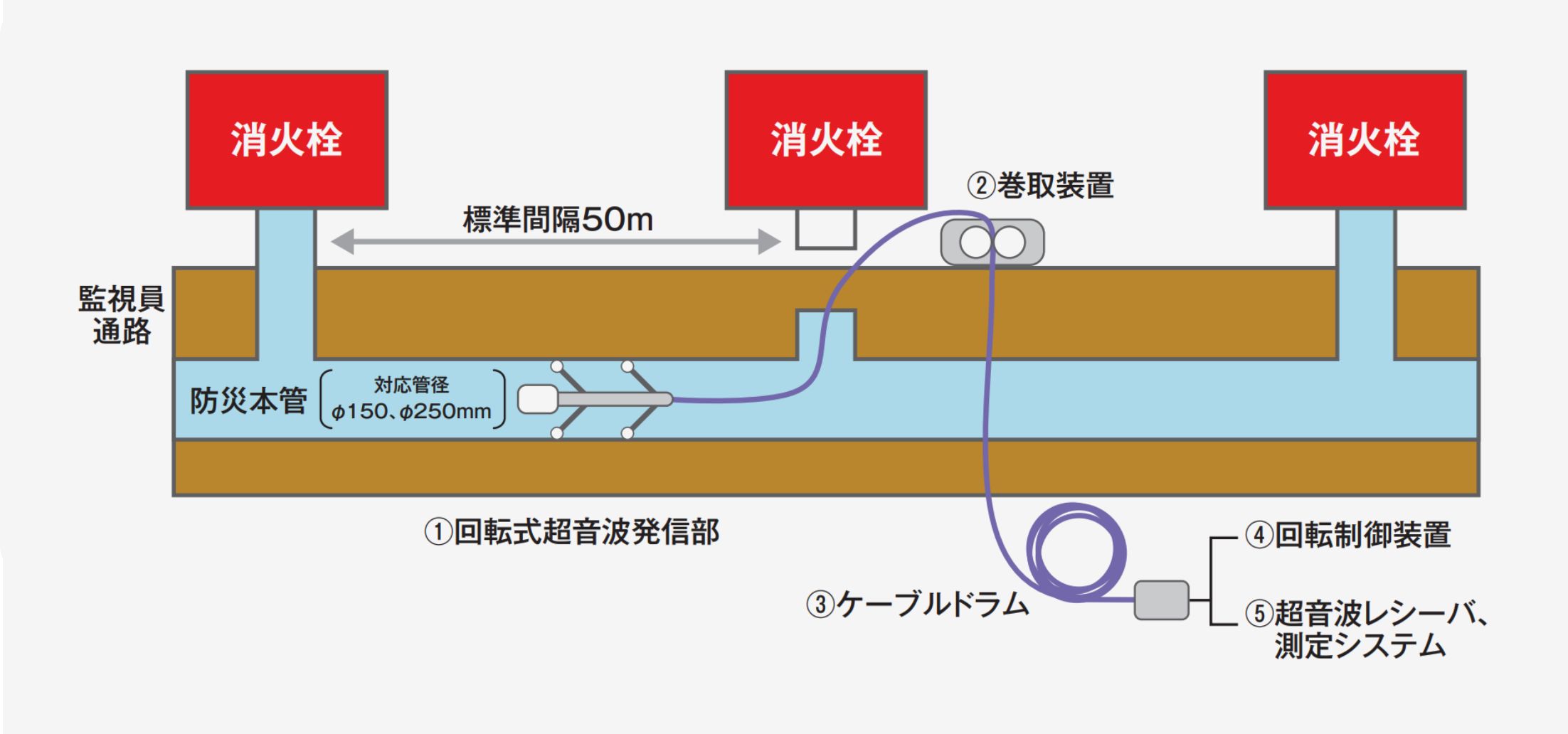

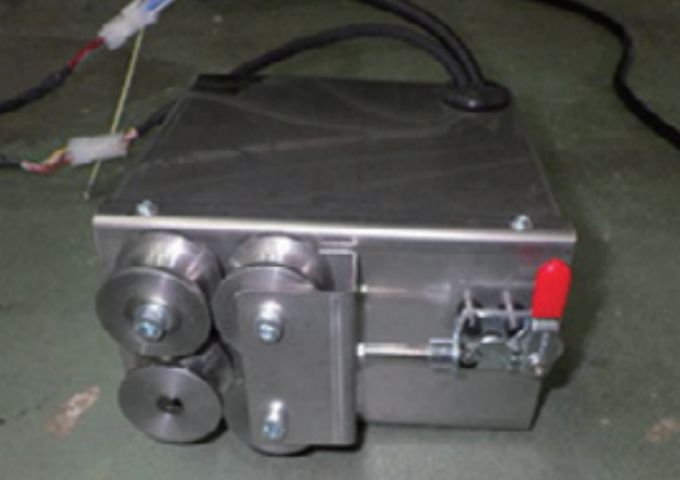

診断装置構成

製品仕様

対象管径	φ150mm、φ250mm（対象管径により機構部のみ取替えが必要）

実績（販売・施工・導入）

NEXCO東日本管内	37箇所
公共団体等	なし
他道路会社	20箇所
民間会社等	なし

2025年4月現在

NETIS登録

NETIS登録番号	KK-250077-A

特許・登録証情報

防災本管の板厚測定装置およびその方法	特許第7493393号
挿入治具	特許第6546431号
挿入治具	特許第6600148号
超音波検査装置	特許第6588761号
超音波検査装置	特許第6588762号
パイプミエールi	商標登録第6594539号
