FRPボルトレス・ケーブルラック

PDFダウンロード

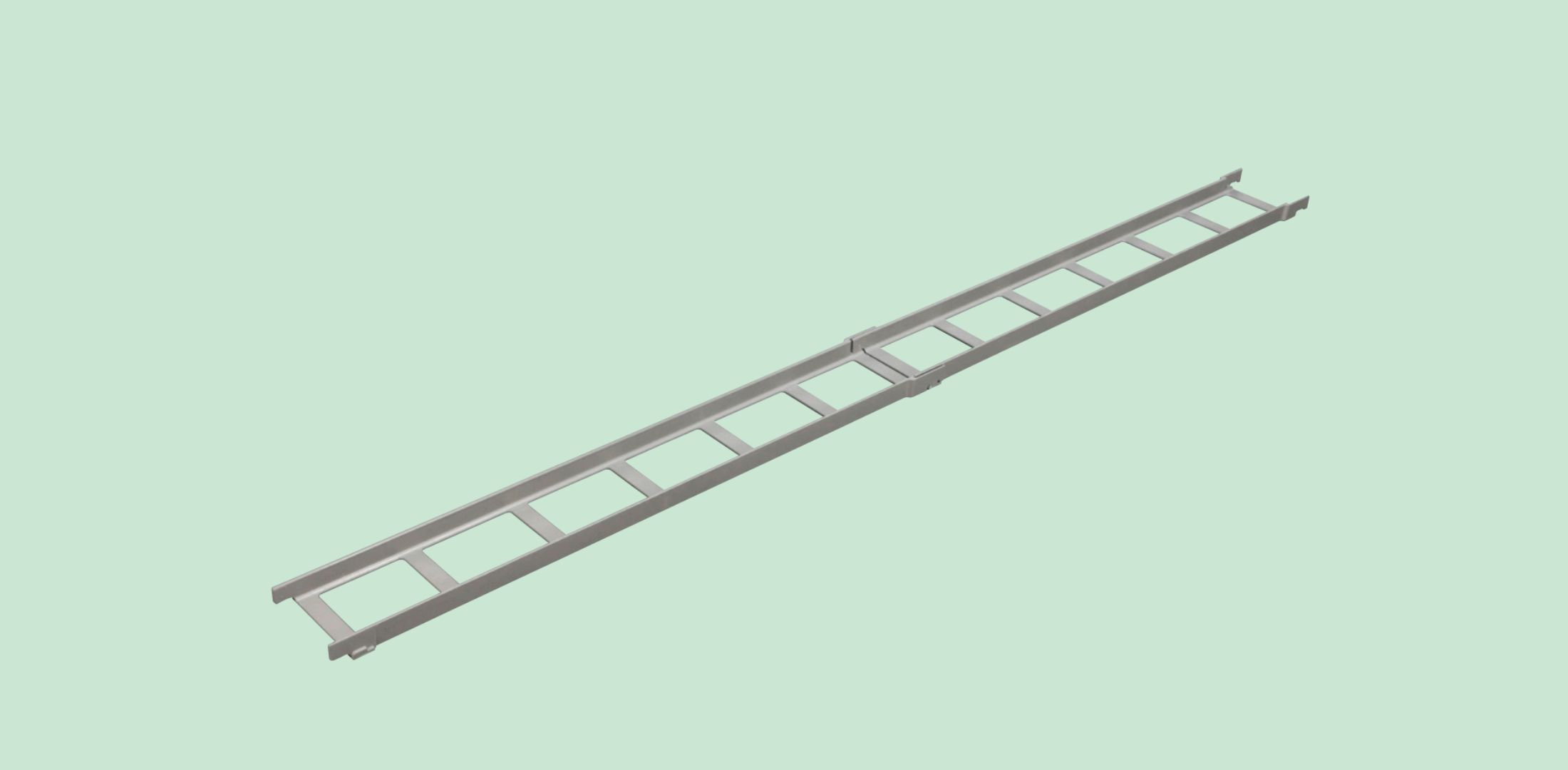

ボルトのいらない新構造の「ケーブルラック」誕生！

「FRPボルトレス・ケーブルラック」は、従来のボルト接続の必要のない、新構造のケーブルラックです。

インサート構造を採用しボルトレスを実現し、点検作業の軽減、大幅な省施工を可能にします。また、軽量化により施工時間短縮と輸送の負担も軽減します。

特長

• ボルトレスの接続方法
• FRP製の一体成型品なので高耐食
• ボルトレスにより点検作業の軽減、大幅な省施工が実現
• 軽量化により施工時間短縮と輸送の負担軽減
• NEXCO「試験法738：トンネル補修材の延焼性試験」準拠試験に合格

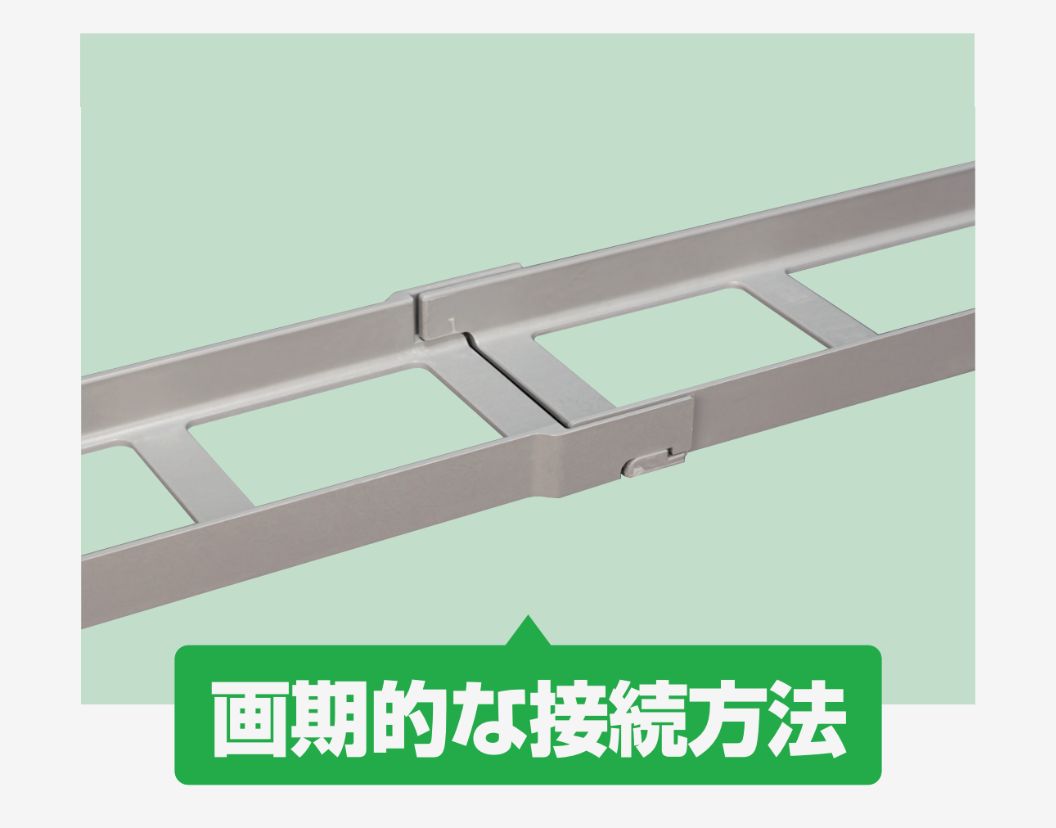

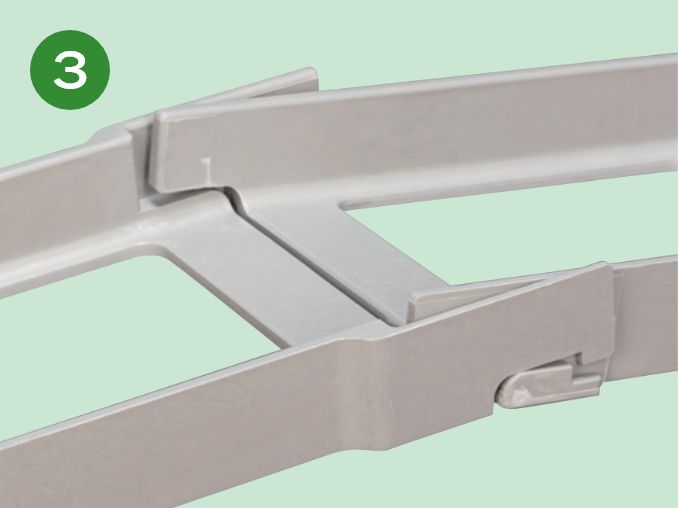

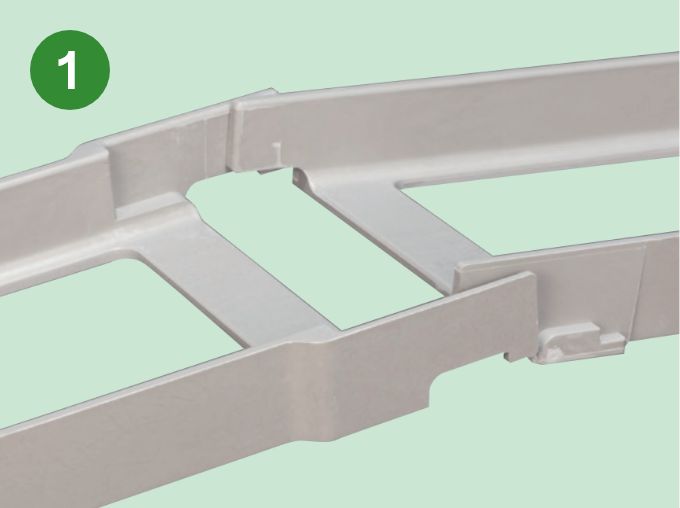

接続方法

製品仕様

材質形状	材質：GFRP 親桁・子桁（一体成型）
有効長	1500mm
質量	3kg
幅	200mm
接続方法	インサート構造（ボルトレス）

実績（販売・施工・導入）

NEXCO東日本管内	746本
公共団体等	なし
他道路会社	なし
民間会社等	なし

2025年4月現在

特許・登録証情報

ケーブルラックおよびケーブル敷設方法	特許第7240670号
